這款量規專門用于檢驗尚未組裝到燈管上的 G13 雙插腳燈頭。一方面可檢測燈頭插腳的關鍵尺寸,像插腳的直徑、插腳間的間距相關尺寸(Emin、Emax 等)以及插腳位移等參數;另一方面還有明確的檢驗操作規范,比如將燈頭插腳從量規的 O 面完全插入時,燈頭表面要與量規表面貼合,單只插腳的止擋能從 O 面插入孔 b 至燈頭表面與量規表面接觸,但不能插入孔 e1,通過這些操作判斷未組裝燈頭是否符合生產前置標準。

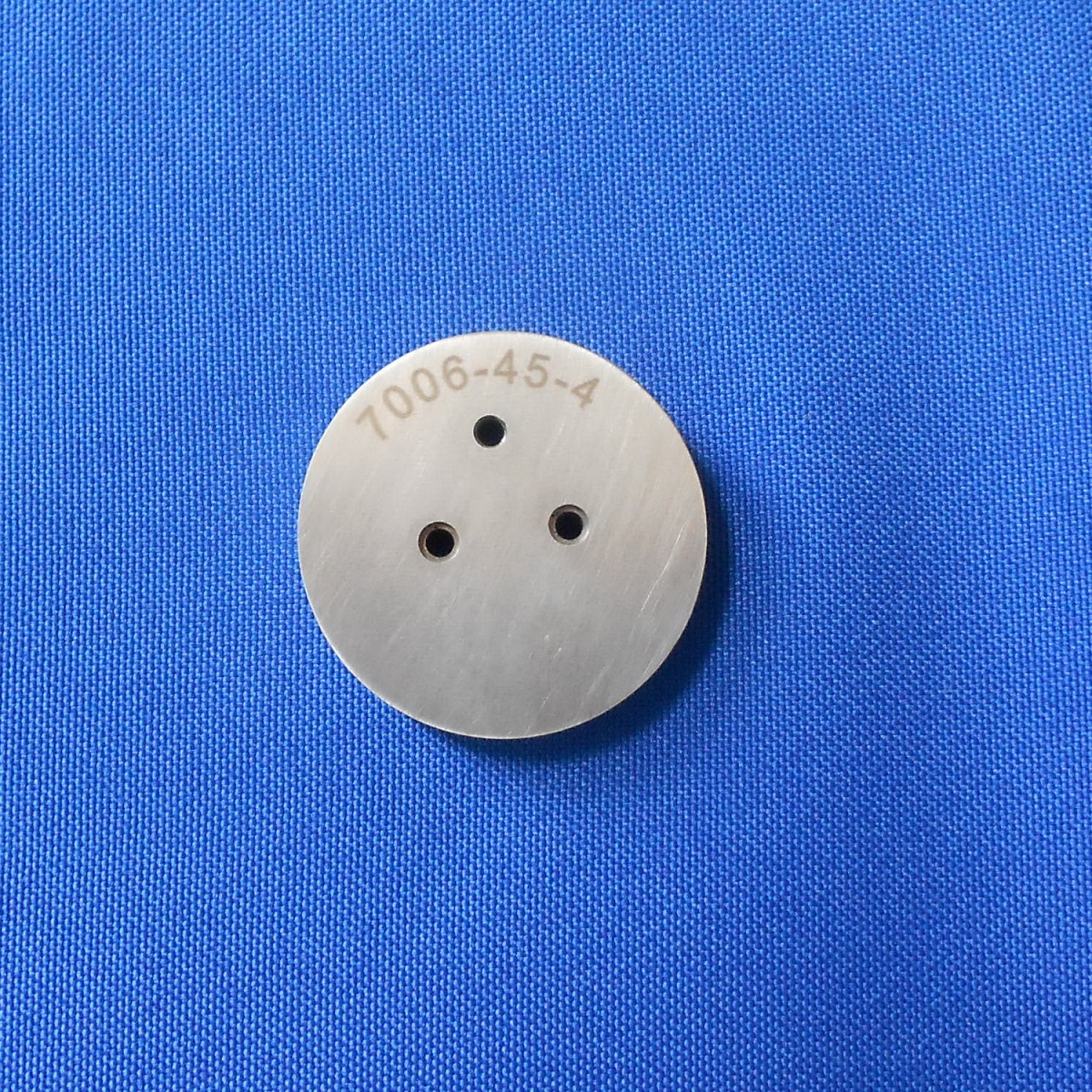

成品通規(型號 7006 - 45 - 4)
該量規針對已組裝成成品燈的 G13 雙插腳燈頭做檢驗。檢測維度聚焦于成品燈上燈頭的插腳尺寸(如 Emax、Fmin 等)、插腳及止擋的直徑與位移,避免燈頭組裝后因裝配誤差出現尺寸偏差。檢驗時,成品燈的燈頭插腳完全插入量規 O 面且燈頭表面與量規貼合后,插腳端部需與量規 X 面共面或略凸出,但不能超出 Y 面,同時單只插腳要能從 O 面插入孔 e1 并讓燈頭表面與量規表面接觸,以此確保成品燈可適配對應燈座。
