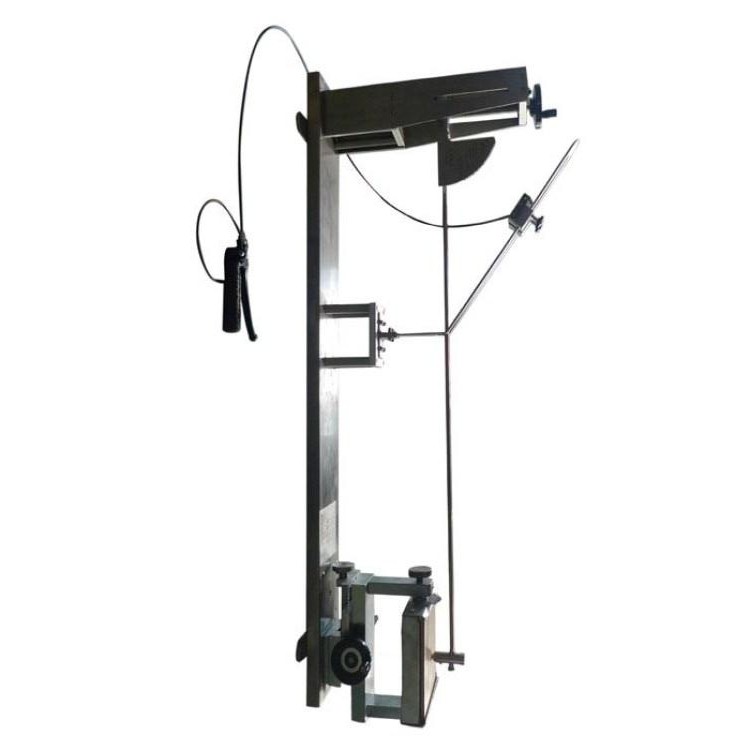

GB2099.1開關面板擺錘沖擊試驗裝置

符合標準：GB2099.1-2021第24.1條及圖22-26、IEC60884-1圖22-26

用途：適用于家用和類似用途的插頭插座及明裝式安裝盒、螺紋壓蓋、罩蓋、開關等電器附件進行機械強度試驗

試樣范圍：插頭插座、明裝式安裝盒、螺紋壓蓋、罩蓋、開關等電器附件

結構及功能：安裝支架可上下、左右移動，沖擊角度可調。 本裝置為2J以下低能量擺錘沖擊裝置。

GB2099.1開關面板擺錘沖擊試驗裝置的技術參數：

1、擺桿：長度1000㎜，外徑9 mm、壁厚0.5 mm的鋼管，質量100±1g；

2、安裝支架：重量10±1 kg，結構牢固，X、Y軸可調，可繞安裝板旋轉軸旋轉±90°。

3、撞擊錘頭按標準，配150g錘頭（等效質量200g），200g錘頭可選配
